クローズアップ特集3

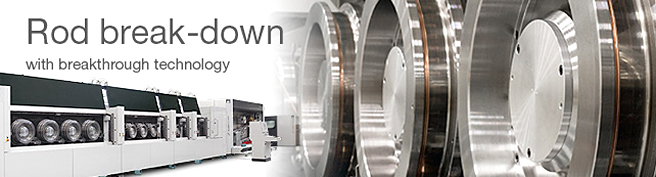

Rod break-down

Rod break-down

伸線業界の新時代を切り拓く 今までにない全く新しい技術コンセプトの下に開発された新型荒引き伸線ライン

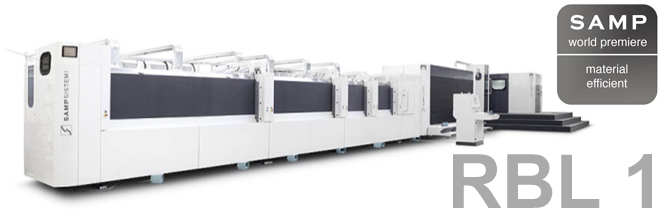

“RBL 500型” 誕生

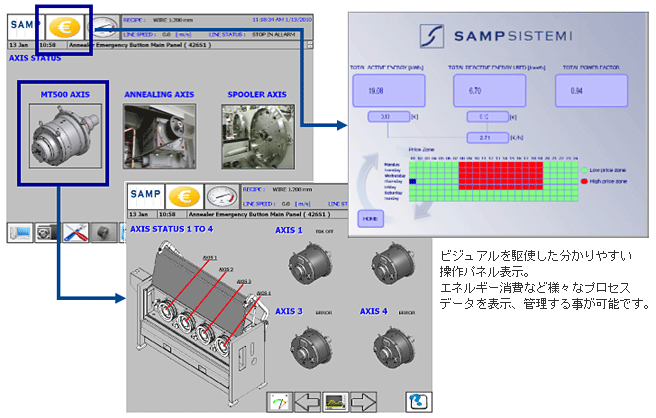

業界初のCNC制御システム採用により連続した高精度生産コントロールが可能、独立駆動式キャプスタン部には トルクモーターを使用、“ギアレス”ダイレクトドライブによりノイズ及びエネルギーロスの大幅削減を実現いたしました。
フレーム部には新素材“ポリマーセメント”を採用、低振動、低騒音そして環境にも優しい設備です。


伸線モジュール RB500型 主仕様
銅線 アルミ及びアルミ合金線
伸線本数 1 / 2 / 4
Max. 線速 40 m/sec.
ドラフト数 9 〜 17
ドラフト毎 伸び率(エロゲーション) 自在設定可能
入線径Ø 8.0 〜 10.0 9.5 〜 12.7 mm
仕上がり線径Ø 0.88 〜 5.5 1.25 〜 5.5 mm


AN600h

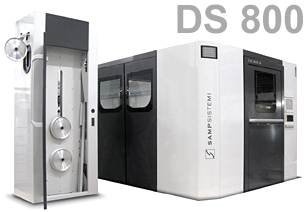

New Dynamic dual spooler DS 800
DS800型 ダイナミックデュアルスプーラー ダイレクトトルクモーター、CNC制御システム そして新デザイントラバーサー(※1)採用により高精度で パーフェクトな巻取りを実現、セルフセンターリング ピントル(※2)などの新機構により ハイスピード リールチェンジオーバーを可能にしました。

※1 新デザイントラバーサー
トラバーサーワイヤーガイド〜リール間の距離が短く、 高精度な巻きパターンを得ることが可能です。

※2 セルフセンタリングピントル
リール軸穴を自動検知し、的確にピントルを自動挿入します。

伸線モジュールRB500型の各軸キャプスタンには 水冷式ダイレクトドライブ トルクモーターを採用、 キャプスタンがダイレクトにモーターシャフトへマウントされており、 ギアは一切使用されておりません。
(ギアボックスが無く その為、 潤滑油の使用を必要とせず 資材コスト削減が可能、環境に優しく クリーンな ワーキングエリアを保つ事ができます)
これによりパワーロスを極限に減らし、高効率なエネルギー利用が可能、 一般的な設備比較 最大30%のエネルギー削減を実現いたしました。

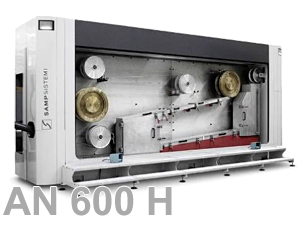

Horizontal annealer AN 600H close control with maximum power factor 【>0.95】

新型ホリゾンタルアニーラー AN600H型 各軸独立ブラシレスモーター、そしてCNC制御システムの採用により 95%以上という驚異的なパワーファクター(エネルギー消費効率) を実現、エネルギーロスを極限まで減らしました。

DS800


“Breakthrough technology” 新時代を切り拓く インテリジェンステクノロジーにより
エネルギーコスト削減率 最大30%を実現!
