ダブルツイストバンチャー&ペイオフ

SAMP社

ダブルツイストバンチャー

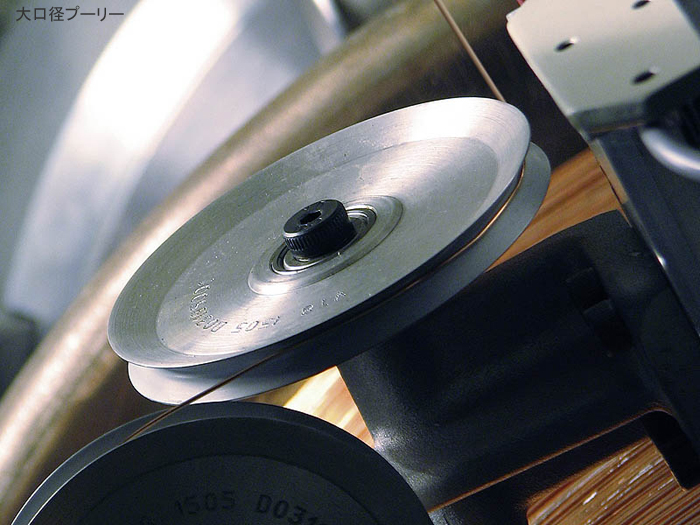

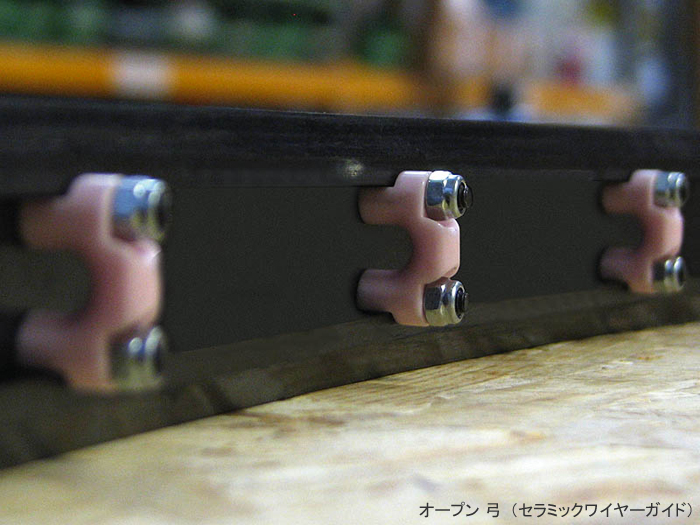

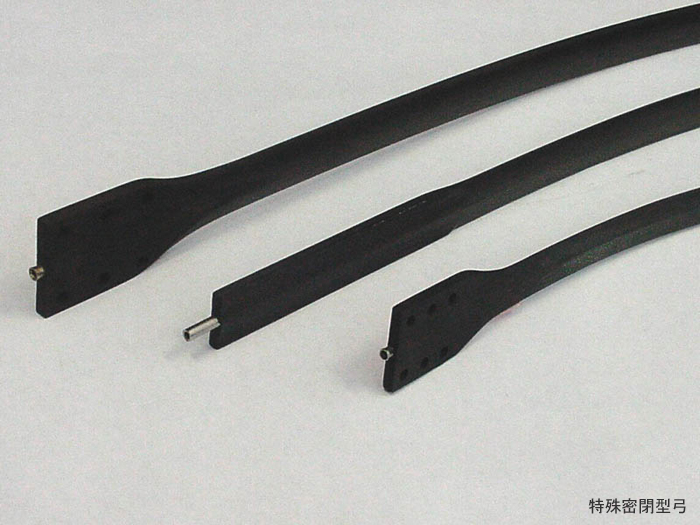

SAMP社では“高速回転時における線材へのストレス軽減”を最大のデザインコンセプトとし 大口径プーリー、密閉型弓など独自の部品を採用、 高速タイプ あらゆる機種のダブルツイストバンチャーを取り揃えております。又 一部を除く 殆どの機種を 中国上海工場(SAMP上海)にて製作しており 高いコストパフォーマンスを実現しました。

Main Specification / 主仕様
機種
/Model

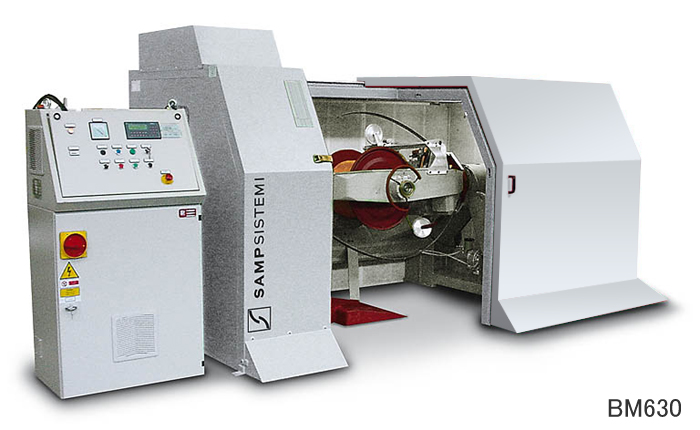

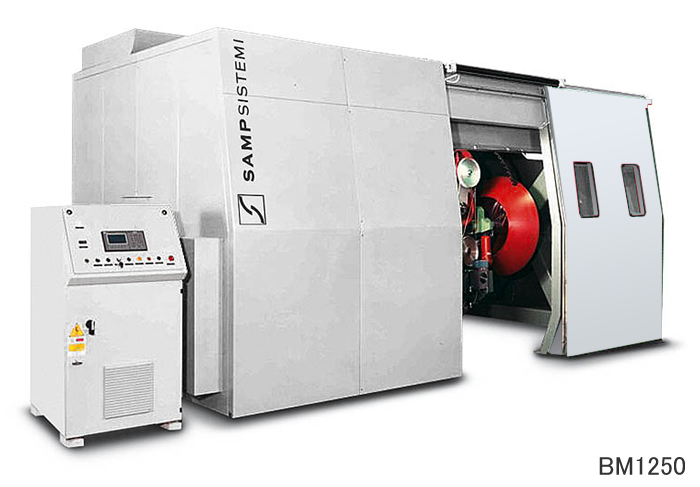

  BM 560 BM 630 BM 800 BM 1250
巻取リール寸法 鍔径 Max. 560mm Max. 630mm Max. 800mm Max. 1250mm
外幅 Max. 355mm Max. 475mm Max. 600mm Max. 950mm
回転数 TPM 7000 6000 5000 2000
r.p.m 3500 3000 2500 1000
線速 m/min 300 300 300 300
撚上断面積 Max. 2.00 Max. 6.00 Max. 10.00 Max. 70.00
撚ピッチ mm 4.61 〜 63.94
全46種対応
9.52 〜 100.56
全46種対応
10.71 〜 113.21
全46種対応
20 〜 380
メインモーター
/引張キャプスタン径
  22kw/120mm 30kw/130mm 37.7kw/160mm 45kw/450mm




クリックで拡大  クリックで拡大  クリックで拡大

ダブルツイストツインバンチャー

高速仕様、極細線対応 BM2 x 355-D & BM2 x 630-D

一台のバンチャーに二機分の撚線機能を有し 各々の異なる線サイズ、異なるピッチの線を同時に加工 且つ 異なるサイズのリールへの巻取りが可能です。
BM2 x 355-Dにおきましては、錫メッキ銅極細線 7/0.030mm、 ピッチ0.55mm 撚線の高速10,000TPMでの実装試運転をクリアー、極細線の高速撚りを可能とし、 省スペース 省コストに貢献できる画期的なバンチャーです。

主仕様

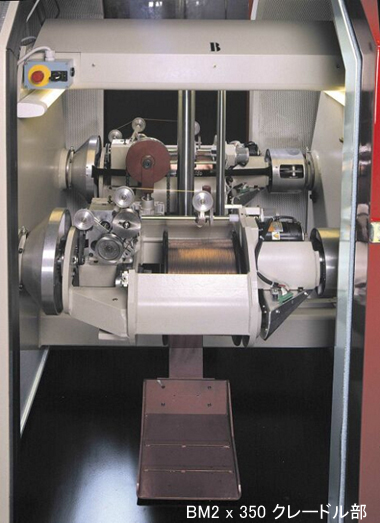

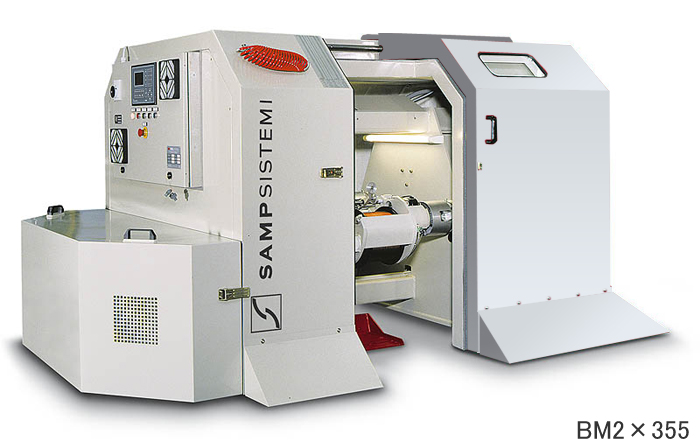

Model : BM2 x 355
Max. 2 x 10,000 TPM / 撚断面積 0.0088 〜 0.38
適合リール フランジサイズ 125 〜 355mmØ

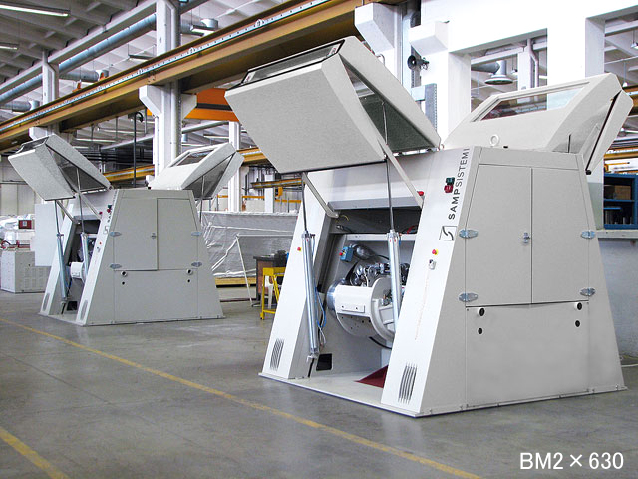

Model: BM2 x 630
Max. 2 x 7,000 TPM / 撚断面積 0.038 〜 2.5
適合リール フランジサイズ Max. 630mmØ


ペイオフ


各種リール対応 強制繰出式送線機を取り揃えております。
ダイナミックペイオフ、Max. 線速300M/min. 対応、エアーシリンダーによる繰出張力調整で 安定したテンション管理を実現しました。強制繰出式フライヤー型送線機も有り、主な機種をSAMP上海にて製作しております。

主仕様

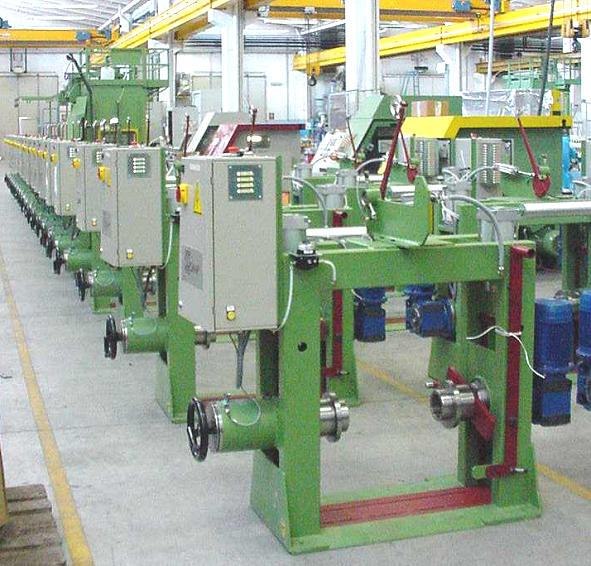

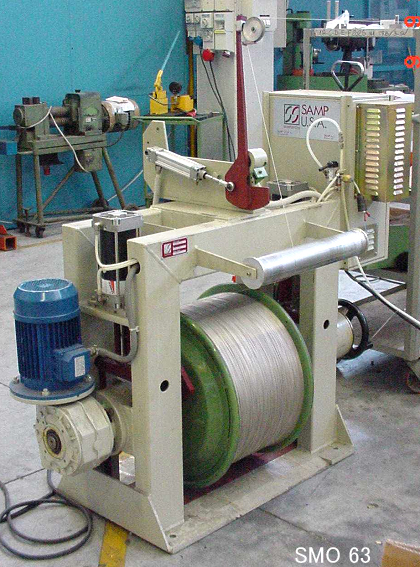

Model : SMO 63
Max. 300M/min. / 適合リールフランジサイズ Max. 630mm Ø / 700kgs G.W.

Model: SMO 80
Max. 300M/min. / 適合リールフランジサイズ Max. 800mm Ø / 1150kgs G.W.

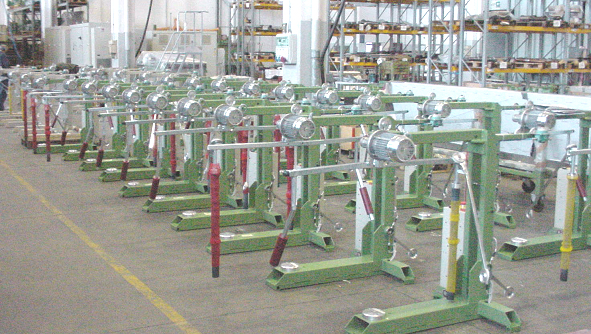

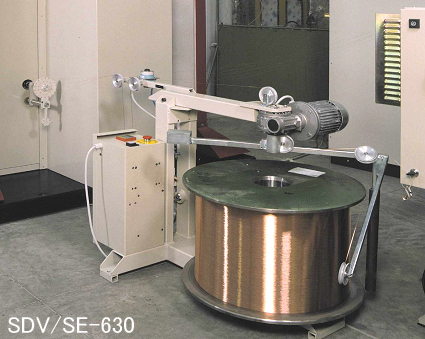

Model: SDV/SE-630 & SDV/SE-800
Max. 200M/min. / 適合リールフランジサイズ Max. 630mm Ø
Max. 200M/min. / 適合リールフランジサイズ Max. 800mm Ø




Close-up

Close-up
