SAMP 省エネ クローズアップ特集4 新型DMシリーズマルチ伸線機

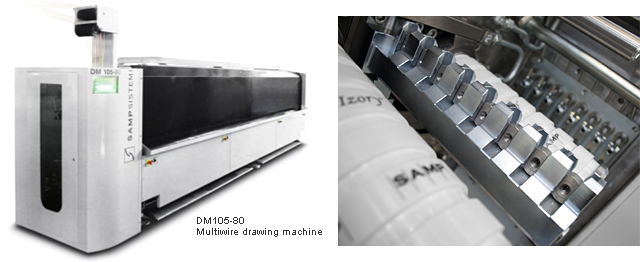

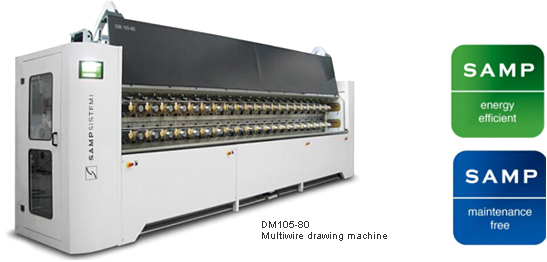

  • SAMP 省エネ 新型DMシリーズマルチ伸線機

マルチ伸線機の新時代到来!

裸銅線、メッキ銅線 そしてアルミ線対応、新型DMシリーズマルチ伸線機は、長年培ったノウハウ、そしてマーケットにおける顧客の声により誕生した待望の1台です。
その大きな特徴は、なんと言っても最大36%の省電力効果が得られる事、最新ドライブコントロール、水冷式ACサーボモーター そしてヘリカルギアなどの新メカニカル機構の採用により、稼働中のモーター制御を最適化、電気的ロス、メカニカルロスを極限まで減らした高効率運転により従来機種より大幅に消費電力を削減いたしました。
油剤ジェットノズル、追加油剤シャワーにより大幅に潤滑性を向上、マルチモーター採用(複数台モーター搭載)により、第7〜8軸間はスリップレスコントロールを可能とし、高い製品表面仕上がり品質を得られます。


また 『より効率よく』 そして 『使い易い』機能を重視した設計が随所に見られる本機種は、新ドライブ採用により、約15秒間でMax線速35m/秒までのハイスピード加速、そしてMax線速から機械停止までのハイスピード減速(同じく約15秒)を実現、これにより、リール交換時、そして生産品種切り替え時のダウンタイムを削減いたしました。
水冷式モーター(空冷ファン無し)搭載、ヘルカルギア使用により、騒音も低減化、これにより面倒な防音キャビネットの設置も不要となります。

日本語・和文バージョン対応可能な操作パネルは、エネルギー消費も含めた運転状況の常時確認を容易に行え、トラブル発生時のアラーム表示、その解決策などもイラスト表示となっている為、さまざまな情報を分かり易く確認する事ができます。



Specifications・設備概略仕様
No. of wires
伸線本数
8 〜 32本
Max. wire inlet diameter
最大入線径
3.20 mm
Wire outlet diameter
仕上がり径
0.05 〜 0.60 mm
No. of drafts
ドラフト数(ダイス数)
18 〜 37
Max. line speed
最大線速
35 m/sec.

また、上記 伸線機用付帯設備として、裸銅線、メッキ銅線 そしてアルミ線対応、ANシリーズ 新型アニーラー そして新型スプーラー(巻取機)BD800C型もラインナップに加わっております。

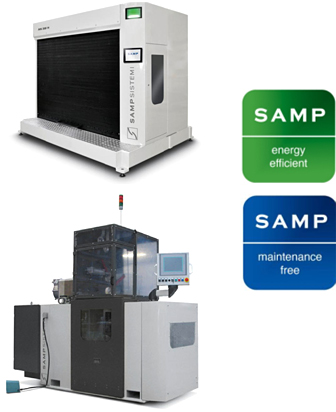

ANシリーズ 新型アニーラー
- 裸銅線、メッキ銅線 及び アルミ線対応
- 高電源力率 0.95以上
- ハイスピード加減速、DM伸線機に追随
- 各軸独立モーター駆動式、電極輪クリーニング
  デバイス標準装備
- 2000〜3500A対応
BD800C 新型スプーラー
- フランジ径 Ø400〜800mm リール対応
- 油圧機器を一切使用せず、完全ニューマチック
  (空圧)駆動式
- 新機構採用により据付け用ピット不要
- 完全ストレートパスライン採用により、高製品品質
  を得られます。
